颚式破碎机

鄂式破碎机简介：

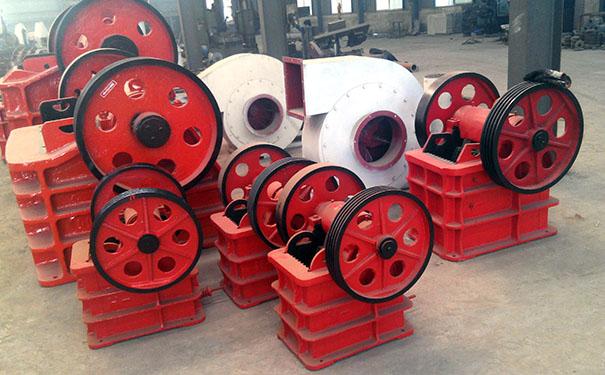

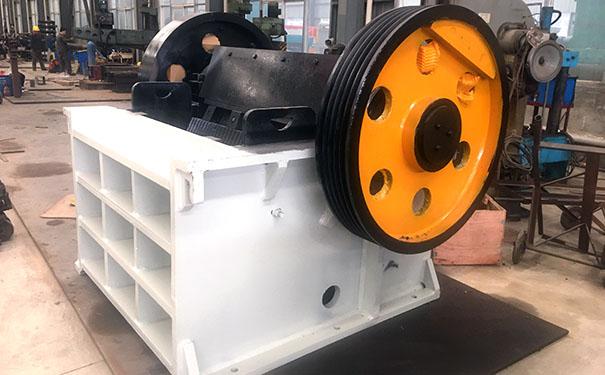

颚式破碎机（英文翻译：Jaw Crasher），俗称鄂破，由动鄂和静颚两块颚板组成破碎腔，模拟动物的两颚运动而完成物料破碎作业的破碎机。广泛运用于矿山、冶炼、建材、公路、铁路、水利和化工等行业中各种矿石与大块物料的中等粒度破碎。鄂式破碎机具有破碎比大、产品粒度均匀、结构简单、工作可靠、维修简便、运营费用经济等特点。鄂式破碎机价格合理，广泛运用于矿山、冶炼、建材、公路、铁路、水利和化学工业等众多部门，破碎抗压强度不超过320兆帕的各种物料。

鄂式破碎机用途：

1、 该系列鄂破主要用于冶金、矿山、化工、水泥、建筑、耐火材料及陶瓷等工业部门作中碎和细碎各种中硬矿石和岩石用。

2、 该系列鄂破更适宜于破碎抗压强度不高于320MPa（兆帕）的各种软硬矿石，被破碎物料的大块度不得大于技术参数表所规定。

鄂式破碎机结构组成：

1、机架：机架是上下开口的四壁刚性框架，用作支撑偏心轴并承受破碎物料的反作用力，要求有足够的强度和刚度，一般用铸钢整体铸造，小型机也可用铸铁代替铸钢。大型机的机架需分段铸成，再用螺栓牢固链接成整体，铸造工艺复杂。自制小型颚式破碎机的机架也可用厚钢板焊接而成，但刚度较差。

2、颚板和侧护板：定颚和动颚都由颚床和颚板组成，颚板是工作部分，用螺栓和楔铁固定在颚床上。定颚的颚床就是机架前壁，动颚颚床悬挂在轴上，要有足够的强度和刚度，以承受破碎反力，因而大多是铸钢或铸铁件。

3、传动件：偏心轴是鄂式破碎机的主轴，受有巨大的弯扭力，采用高碳钢制造。偏心部分须精加工、热处理、轴承衬瓦用巴氏合金浇注。偏心轴一端装带轮，另一端装飞轮。

4、调节装置：调节装置有楔块式、垫板式和液压式等，一般采用楔块式，由前后两块楔块组成，前楔块可前后移动，顶住后推板；后楔块为调节楔，可上下移动，两楔块的斜面倒向贴合，由螺杆使后楔块上下移动而调节出料口大小。小型颚式破碎机的出料口调节是利用增减后推力板支座与机架之间的垫片多少来实现。

5、飞轮：鄂式破碎机的飞轮用以存储动颚空行程时的能量，再用于工业形成，使机械的工作符合趋于均匀，带轮也起着飞轮的作用，飞轮常以铸铁或铸钢制造，小型机的飞轮常制成整体式，飞轮制造，安装时要注意静平衡。

6、润滑装置：偏心轴轴承通常采用集中循环润滑。心轴和推力板的支撑面一般采用润滑脂通过手动油枪给油。动颚的摆角很小，使心轴与轴瓦之间润滑困难，常在轴瓦底部开若干轴向油沟，中间开一环向油槽使之连通，再用油泵强制注入干黄油进行润滑。

鄂式破碎机使用维护：

为保证鄂式破碎机的正常工作，除正确操作外，必须进行计划性维修，其中包括日常维护检查，小修、中修和大修。

1、小修 主要内容包括检查并修复调整装置，调整排料口间隙，对磨损的衬板调头或更换，检查传动部分、润滑系统及时跟换润滑油等，小修的周期为1~3个月左右。

2、中修 除进行小修的工作外，还包括更换推力板、衬板、检查并修复轴瓦等。中修的周期一般为1~2年左右。

3、大修 除进行中修的工作外，还包括和更换车削偏心轴和鄂心轴，浇铸连杆头上部的巴氏合金，更换或修复个磨损件。大修的周期一般为5年左右。
